AutoCAD Raster Design2027破解版是一款全新的光栅扫描工具，一款能够让用户可以在软件中一站式体验最简单的CAD图纸的光栅效果使用，借助专业工具，将光栅图像转换为DWG文件。AutoCAD Raster Design2027破解版最新版有着全新的使用方式，用户可以在这里一站式去除每一个图像中的斑点、偏移、不规则等等。

AutoCAD Raster Design2027破解版还有着丰富的矢量化工具，用户可以在光栅图像创建线条和多段线，并将光栅文件转换为矢量图形。

软件特色

一、亮点功能

1、几何图形清理

“几何图形清理”会扫描图形以修复常见的几何图形错误。

2、Autodesk Assistant

Autodesk Assistant 现在提供 AI 增强的聊天功能和提示驱动的工作流。

3、Forma Data Management Essentials

借助 Forma Data Management Essentials，您可以与他人协作处理项目。

4、连接的参照

“连接的参照”改进了更新缺少的外部图形参照 (xref) 的路径的工作流。

5、检出

“检出”允许用户编辑其他用户已打开进行编辑的图形中的特定对象，并提出修改建议。您可以检出要编辑的对象，在“跟踪”环境中对其进行编辑，然后将更改提交给具有读写访问权限的用户进行审阅，而不必等待正在编辑图形的用户发布图形。然后，具有读写访问权限的用户可以将更改合并到图形中。

6、连接的支持文件：工具选项板

可以与处理存储在 Forma Data Management 中的同一 Autodesk 项目的其他用户共享工具选项板和编写选项板文件。

7、连接的支持文件：局部自定义 (CUIx) 文件

在 Forma Data Management 上处理从 Autodesk 项目打开的图形时，可以与他人共享自定义用户界面 (UI) 元素，还可以将其加载到 AutoCAD 桌面应用程序中。

二、其他增强功能和更改

1、布局选项卡切换性能：进行了改进以减少切换布局选项卡所需的时间。

2、三维图形系统增强功能：由 FASTSHADEDMODE 系统变量控制的三维图形系统 (GSF) 现在提供了更稳定、更高效的体验。这些更新通过更好地支持大坐标、阻挡边、材质、灯光、纹理、阴影、天空和背景，提高了视觉逼真度。此外，现在默认启用“真实(快速)”视觉样式。

3、取消对 AutoCAD Web 版和移动版的支持：此版本中删除了“从 Web 和移动设备打开”(OPENFROMWEBMOBILE) 和“保存到 Web 和移动设备”(SAVETOWEBMOBILE) 功能。如果您以前将图形文件保存到 AutoCAD Web 版和移动版，建议您利用 Forma Data Management 在任意位置存储和访问图形文件。

4、删除共享视图：共享视图功能已从此版本中删除。如果以前使用过共享视图，建议您利用 Forma Data Management 来存储图形文件并与其他用户共享。

5、“推送到 Forma Data Management”取代了“推送到 Autodesk Docs”：“推送到 Autodesk Docs”功能已更新为“推送到 Forma Data Management”。引入了新的命令和系统变量，用于显示和关闭“推送到 Forma Data Management”选项板。

6、删除对 MrSID 图像格式的支持：以 MrSid 格式保存的图像文件无法再附着到图形文件。MrSID 图像需要保存为受支持的文件格式并重新附着。

7、删除对创建 PostScript 文件的支持：PSOUT 命令在此版本中已删除，并且 EXPORT 命令不再支持导出为该格式。如果需要从图形创建 PostScript 文件，请根据所需的输出配置 PC3 文件。

矢量化教程

1、在 ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2026.Bundle\Contents\Tutorials\Tutorial6 文件夹中，VTools_02.dwg打开图形文件。

访问 Raster Design Options 对话框

2、要显示“光栅设计选项”（Raster Design Options） 对话框，请在功能区上单击“光栅工具”（Raster Tools） 选项卡 “REM 面板” 对话框启动器 （） 。

3、在 Raster Design Options 对话框的 Raster Entity Detection 选项卡中，将 Max Jump Length 选项设置为 20。

此设置指定 AutoCAD Raster Design toolset 在跟随光栅多段线时允许的最大间隙长度。它可用于跳过嵌入在线中的标签，或跟随非连续的线（如虚线）。

4、在 VTools General 选项卡上，确保 Removal Method 设置为 REM。

此选项将擦除底层栅格，同时保留相交的栅格数据。要完全删除新实体下的所有栅格数据，请使用 Rub 选项。

5、单击 Round Values 选项，单击 Specified Precision，然后将 Length precision 设置为 0.01。

使用矢量化工具中的单点选取选项创建向量时，此设置将覆盖距离的 AutoCAD 精度。但是，如果您手动选择尺寸（多点选取），则所选点优先，并且新实体的尺寸使用 AutoCAD 精度。

6、在 VTools Follower 选项卡上，单击 End Current Polyline If Closed Loop Detected。

13此选项会导致新的矢量多段线图元在遇到闭合边界或循环时完成。

7、单击 OK 关闭 Raster Design Options對話方塊。

使用单个拾取将光栅圆转换为矢量

8、要创建一个新的圆，在功能区上，点击栅格工具选项卡矢量化和识别文本面板基元下拉菜单圆。

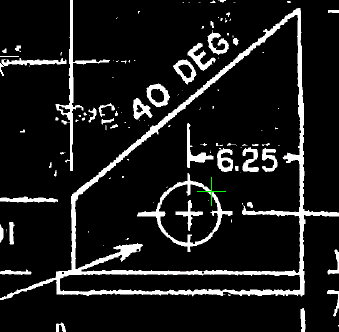

9、单击圆边缘上任意位置的点。

10、输入 r 可输入圆的新半径。

11、输入 1.75 作为新半径。

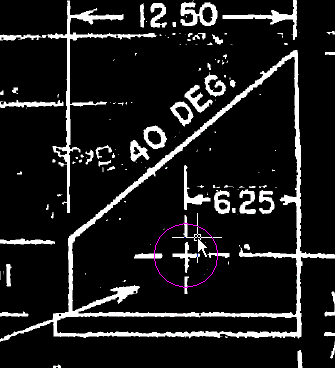

这会强制新的矢量圆与标记的尺寸（直径 3.5）匹配。

12、按 Enter 键退出命令。

该命令将删除新圆下方的光栅数据，但保留相交的光栅尺寸线。

13、要设置正在运行的光栅捕捉，请在功能区上单击“栅格工具”选项卡“捕捉”面板的对话框启动器 （） 。

14、选择 Raster Snap On，然后单击 Clear All。

这将激活光栅捕捉，并清除默认选择。光栅捕捉选择光栅几何图形上的点的方式与 OSNAP 选择矢量几何图形上的点的方式相同。

15、选择 Corner，然后单击 OK。

这将设置栅格捕捉以选择两条栅格线连接的拐角。

使用两个选取将栅格线转换为矢量

16、要创建新行，请在功能区上单击栅格工具选项卡矢量化和识别文本面板基元下拉菜单线。

17、输入 2p 以通过选择两个点来绘制线条。

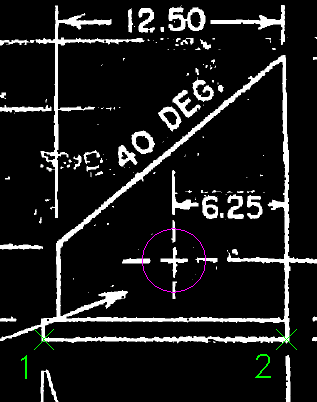

18、选择零件底部的左下角，然后选择右下角。

19、输入 l （Length） 以更改线条的长度。

20、输入 13.3 作为新长度。

这会强制新的矢量线与标记的维度匹配。

21、输入 （Angle） 以更改线条的方向。

22、输入 0 作为新角度。

这会强制新矢量线为正交线。

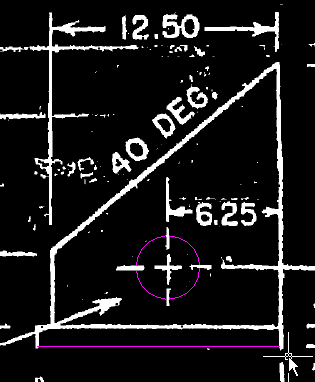

23、按 Enter 键退出命令。

该命令将删除新行下方的栅格信息。

24、关闭图形而不保存更改。
